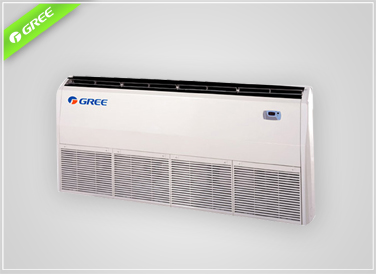

格力卧式明装风机盘管外露面板高压大方，可作为室内装饰物。机身轻薄，美观岳母。力学原理设计风叶，降低噪音。长久型过滤网，无需频繁清洗。三速电机调节风量，满足不同使用要求。接水盘模压成型，保温材料整体亚铁，无凝结水之忧。
酒店、宾馆、公寓、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等场所
采用塑料风机（不包括吸顶机组）
----------------------------------------------------------------------------------------------------------------------------
|
■ 重量轻，在相同电机带动下，风量增大； ■ 模具制造，叶片角度和蜗壳的型腔的一致性好，达到静音的效果； ■ 流道和风叶角度通过CFD软件优化，效率 高； ■ 蜗壳分成上、下两个部分，拆卸方便。 |
|
应用CFD流体软件设计
----------------------------------------------------------------------------------------------------------------------------
|
■ 机组流道结构合理；
■ 机组内部空气分布均匀，流动噪音低； ■ 内部涡流少，效率高。 |
|
◆ 款式新颖：机组外露面板高雅大方，可以作为室内装饰物；
◆ 轻便设计：机组大量采用非金属材料，机身轻而薄，美观悦目；
◆ 低噪音：采用动力学原理设计风叶，确保风量，降低运转噪声；
◆ 长久型过滤网：长久型过滤清洁网可将清洁周期延长20倍，无需频繁清洗过滤网；
◆ 微电脑控制：机组可以根据室内温度自动调节风速，满足不同使用要求；
◆ 整机高度小，节约建筑空间；
◆ 供冷（热）量大，噪音小，三速电机调节风量，满足不同使用要求；
◆ 选材优质、严格的工艺控制确保整机的质量和使用寿命；
◆ 接水盘模压成型，保温材料整体压粘，无凝结水之忧。
◆ 公司多项技术获得国家专利，2009年被中国质量万里行市场调查中心评为“重质量、讲诚信、树品牌全国产品质量稳定合格知名品牌”，2012年七月被评为“质量服务诚信承诺示范单位”。
◆ 格力湖南核心代理商！
◆ 数千台库存！即订即发！
◆ 市内免费送货，市外免费办理发货手续！
如果您对以上产品感兴趣或有任何疑问，请点击网页右侧的在线客服，或致电0731-87633333，凯和专家24小时恭候您。
| 型号 | FP-34WM | FP-51WM | FP-68WM | FP-85WM | FP-102WM | FP-136WM | FP-170WM | FP-204WM | |||
| 项目 | |||||||||||
| 性能 | 风量 | 高速 | m3/h | 340 | 510 | 680 | 850 | 1020 | 1360 | 1700 | 2040 |
| 中速 | m3/h | 248 | 394 | 495 | 638 | 788 | 1095 | 1275 | 1575 | ||
| 低速 | m3/h | 213 | 263 | 330 | 425 | 525 | 730 | 850 | 1050 | ||
| 供冷量 | W | 1900 | 2800 | 3600 | 4500 | 5500 | 7350 | 9200 | 11000 | ||
| 供热量 | W | 2800 | 4150 | 5400 | 6750 | 8100 | 10800 | 13500 | 16200 | ||
| 水流量 | L/s | 0.101 | 0.139 | 0.175 | 0.222 | 0.259 | 0.361 | 0.416 | 0.541 | ||
| 水阻力 | kPa | 9.80 | 9.80 | 14.9 | 23 | 30.8 | 34.8 | 38.4 | 42.8 | ||
| 噪音 | dB(A) | 35.4 | 36 | 48 | 49 | 49 | 53 | 55 | 58 | ||
| 盘管 | 型式 | 铜管、高效百叶窗翅片 | |||||||||
| 工作压力 | ≤1.6Mpa | ||||||||||
| 电机 | 型式 | B級绝缘 电容器启动 三速电机 | |||||||||
| 数量 | 个 | 1 | |||||||||
| 电源 | 220V~ 50Hz | ||||||||||
| 输入功率 | W | 40 | 60 | 62 | 69 | 99 | 162 | 240 | 275 | ||
| 推荐电源线 | m㎡×根 | 0.5×3 | |||||||||
| 防触电等级 | Ι | ||||||||||
| 风机 | 型式 | 前向多翼低噪声离心风机 | |||||||||
| 数量 | 个 | 2 | 2 | 4 | 4 | 4 | 4 | 4 | |||
| 接管 | 进水 | G3/4"(内螺纹) | |||||||||
| 出水 | G3/4"(内螺纹) | ||||||||||
| 冷凝水 | G3/4"(外螺纹) | ||||||||||
| 重量 | Kg | 26 | 26 | 34 | 34 | 34 | 42 | 42 | 42 | ||
选择机组时，是把设计显热负荷与机组选热负荷匹配，在大多情况下，盘管有足够的潜热容量，可以满足设计要求。
卧式暗装、卧式明装风机盘管盘管机组选用示例：
◆ 以机组只需满足平常制冷负荷需求，不考虑非常或高峰负荷为前提来选型
----------------------------------------------------------------------------------------------------------------------------
选择机组在高速档时的供冷量为选型参数。
已知：
室内显热制冷负荷 3180W 室内全热制冷负荷 4090W，
进风温度干球温度 DB=27℃ 湿球温度 WB=19.5℃，
风量 700m3/h 进口水温 7℃ 。
确定机组规格、水量及压降
在进风温度27℃/DB，19.5℃/WB及进水温度7℃，由规格表所得到的冷量应等于或大于所需值，读出全热制冷量为4500W的机型为FP-85，查性能参数得机组的显热制冷量为3403W，水量为13.2L/min，水阻力为18kpa，其他转速下的冷量由“风量比—供冷、供热能力比”曲线查。
◆ 以机组必须满足非常或高峰负荷来选型
----------------------------------------------------------------------------------------------------------------------------
用风机盘管中速或低速挡的供冷量为选型参数来满足平常制冷负荷需求，在非常时期或高峰负荷时，使用高速档，以满足负荷需求。
已知：
室内显热制冷负荷 2000w 室内全热制冷负荷 2900w
进风干球温度 DB=27℃ 湿球温度 WB=19.5℃
风量 480m3h 进口水温 7℃ 。
确定机组规格、水量及压降
按标准规格表，查得中速挡符合风量要求的机型为FP-68，其风量为495m3/h，FP-68高速档的风量为680m3/h，水量为10.8L/min ，制冷显热QS1=2750W ，制冷全热QT1=3600W，
风量百分比为：495/680=0.73
由“风量比—供冷、供热能力比”曲线查得：
制冷全热能力比为：制冷全热QT2=QT1×0.82=2952w，
制冷显热QS2=QS1×0.75=2062w。
综上计算可得，所选用的机型能满足制冷能力能满足负荷要求，其水侧阻力损失为16kpa
◆ 供热选型
----------------------------------------------------------------------------------------------------------------------------
通常按供冷选用的机组，在进水温度为60℃，水流量与供冷相同时，供热能力足能满足要求。
已知：
室内热负荷 7000w 进风干球温度 DB=21℃，
按供冷负荷选用的机型为FP-85
水量为 13.2L/min 风量 850m3/h
在进口水温为60℃时，供热量为7000w，满足热符合要求。
