格林风机盘管
首页>风机盘管系列产品>格林风机盘管

产品详细介绍

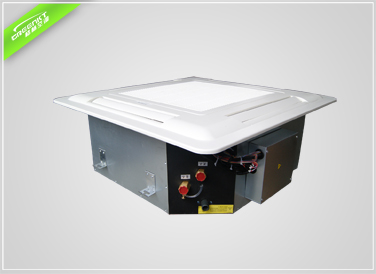

格林卡式风机盘管

产品介绍:

格林卡式风机盘管具有外形美、效率高、噪音低、寿命长等特点。结构紧凑的薄型设计,不影响吊顶。静音设计,运行更宁静。特殊的结构设计,可以通过回风口卸下电机及叶轮进行维修和换季时可对盘管清洗保养。有四管制机型可供选择。回风箱可根据要求留新风口。

咨询热线:
0731-87633333
该产品适用于:

酒店、宾馆、公寓、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等场所

分享到:
  • 产品详情
  • 产品参数
  • 机组选型指导

外型美

采用宝钢产热镀锌板,具有高强度、零锌花、表面不易氧化、刀口不易生锈、防腐蚀性强之特点。积水盘一次性整体冲压加工成型,无焊缝、无焊点,整体外形美观大方。水盘板材双面均经过酸洗磷化处理,再经静电喷涂,耐腐蚀、不易漏水。外表覆有阻燃型优质保温材料,可避免表面结露。

----------------------------------------------------------------------------------------------------------------------------

效率高

无缝紫铜管串波纹铝翅片,高质量的液压或机械胀管,确保肋片与铜管紧密结合,发挥换热效果。机组承压1.6Mpa,试验压力2.4Mpa,绝无渗漏之虑。

----------------------------------------------------------------------------------------------------------------------------

噪音低

特选以追求流体力学理想境界的整体成型热镀锌多叶片风机心脏部件,经严格的动、静平衡检测,具有效率高、功率小、运行平稳、噪音低、同时采用高效吸音保温材料,使机组噪音比国家标准低1-3dB(A)。

----------------------------------------------------------------------------------------------------------------------------

寿命长

采用自主知识产权电机,电机轴经调质与硬铬特殊处理永不变形,高精度进口NSK轴承,无需补给润滑油,电机配备过热保护装置,温升低、故障少、无特殊情况不会烧坏电机。




     风量340—2700m3/h,温控精度达到正负0.5度,感觉更舒适;

      摆风装置采用步进电机,齿轮传动,导风板摆动更平稳同步;

    ◆  进口名牌排水泵,扬程可达1200MM,运行稳定,排水更彻底;

      高效率的贯流风机,确保气流从四侧送出,能够向下65℃送风,送风范围更加宽广,感觉更加舒适具备故障自检功能,方便维修。弹出式格珊设计,只要轻按面板,过滤网就会随面板滑出,维修保养更轻松;

      面饰板采用阻燃ABS材料一次成型,轻质量设计,装配容易;

      变频机型具备PAM控制功能,控制更精确,能效合理,提高效率;

      出风口和回风栅之间增加泡沫件,有效防止凝霜现象;

      高效滤尘网,有效防尘杀菌。













  ◆  公司多项技术获得国家专利,2009年被中国质量万里行市场调查中心评为“重质量、讲诚信、树品牌全国产品质量稳定合格知名品牌”,2012年七月被评为“质量服务诚信承诺示范单位”。

  ◆  格林风机盘管湖南办事处

    数千台库存!即订即发!

  ◆  市内免费送货,市外免费办理发货手续!







如果您对以上产品感兴趣或有任何疑问,请点击网页右侧的在线客服,或致电0731-87633333凯和专家24小时恭候您。



           型号
 性能

国际(FP)

34

51

68

85

102

136

170

204

238

英制(FC)

200

  300

400

500

600

800

1000

1200

1400

风量
m3/h

340

510

680

850

1020

1360

1700

2040

2380

255

383

510

638

765

1020

1275

1530

1785

170

255

340

425

510

680

850

1020

1190

供冷量
W

1800

2700

3600

4500

5400

7200

9000

10800

12600

1620

2440

3290

4120

4850

6550

8190

9730

11580

1310

2010

2650

3320

 3900

5300

6610

7860

9350

供热量
W

2700

4050

5400

6750

8100

10800

13500

16200

18900

2350

3520

4530

6040

6850

9260

11740

14140

16360

1620

2470

3130

4170

4740

6500

8180

9710

11290

冷水供回水温度

7oC-12oC

热水供水温度

60oC

电源

AC220V/50Hz

换热器

型式

铜管串铝片

三排供水量Kg/h

324

482

655

814

936

1278

1602

1915

2178

水阻力

30

30

30

30

40

40

40

40

40

工作压力

≤1.6MPa

低静压机组

输入功率W

37

52

62

76

96

134

152

189

228

电机功率W

12

16

20

26

30

20×2

25×2

30×2

40×2

高静压机组

静压
30Pa

输入功率W

44

59

72

87

108

156

174

212

253

电机功率W

16

20

25

30

40

25×2

30×2

40×2

50×2

静压
50Pa

输入功率W

49

66

84

100

118

174

210

250

300

电机功率W

20

25

30

40

50

30×2

40×2

50×2

60×2

风机台数

1

2

2

2

2

3

4

4

4

噪声值

低静压机组

≤37

≤39

≤41

≤43

≤45

≤46

≤48

≤50

≤52

高静压30Pa

≤40

≤42

≤44

≤46

≤47

≤48

≤50

≤52

≤54

高静压50Pa

≤42

≤44

≤46

≤47

≤49

≤50

≤52

≤54

≤56

接管规格

进出水管

ZG3/4"内螺纹

冷凝水管

ZG3/4"外螺纹

注:表中数据位《风机盘管机组》(GB/T19232-2003)国家标准规定的试验工况下的测定值:

1、供冷工况参数:进风干球温度DB=27oC,湿球温度WB=19.5oC;

                 冷水进水温度7oC,出水温度12oC。

   供热工况参数:进口空气干球温度DB=21oC,进水温度60oC。

2、噪声测定:在消声室,距机组前方、上下各1米位置所测值。

3、高静压机组是指卧式暗装机组,机组出口静压为30Pa或50Pa,立式暗装机组标准配置机外静压为12Pa。

4、水阻力是指额定流量的水阻力,输入功率是指高档风量时的输入功率。

   选择机组时,是把设计显热负荷与机组选热负荷匹配,在大多情况下,盘管有足够的潜热容量,可以满足设计要求。

   卧式暗装、卧式明装风机盘管盘管机组选用示例:


以机组只需满足平常制冷负荷需求,不考虑非常或高峰负荷为前提来选型

----------------------------------------------------------------------------------------------------------------------------

选择机组在高速档时的供冷量为选型参数。

已知:

    室内显热制冷负荷     3180W            室内全热制冷负荷         4090W,

    进风温度干球温度     DB=27℃          湿球温度                 WB=19.5℃,

   风量                 700m3/h          进口水温                  7℃ 。

确定机组规格、水量及压降

在进风温度27℃/DB,19.5℃/WB及进水温度7℃,由规格表所得到的冷量应等于或大于所需值,读出全热制冷量为4500W的机型为FP-85,查性能参数得机组的显热制冷量为3403W,水量为13.2L/min,水阻力为18kpa,其他转速下的冷量由“风量比—供冷、供热能力比”曲线查。


以机组必须满足非常或高峰负荷来选型

----------------------------------------------------------------------------------------------------------------------------

用风机盘管中速或低速挡的供冷量为选型参数来满足平常制冷负荷需求,在非常时期或高峰负荷时,使用高速档,以满足负荷需求。

已知:

    室内显热制冷负荷      2000w              室内全热制冷负荷    2900w

    进风干球温度          DB=27℃            湿球温度            WB=19.5℃

    风量                  480m3h             进口水温            7℃ 。

确定机组规格、水量及压降

按标准规格表,查得中速挡符合风量要求的机型为FP-68,其风量为495m3/h,FP-68高速档的风量为680m3/h,水量为10.8L/min ,制冷显热QS1=2750W ,制冷全热QT1=3600W,

风量百分比为:495/680=0.73

由“风量比—供冷、供热能力比”曲线查得:

制冷全热能力比为:制冷全热QT2=QT1×0.82=2952w,

制冷显热QS2=QS1×0.75=2062w。

综上计算可得,所选用的机型能满足制冷能力能满足负荷要求,其水侧阻力损失为16kpa

  供热选型

----------------------------------------------------------------------------------------------------------------------------

通常按供冷选用的机组,在进水温度为60℃,水流量与供冷相同时,供热能力足能满足要求。

已知:

室内热负荷      7000w                      进风干球温度      DB=21℃,

按供冷负荷选用的机型为FP-85

水量为          13.2L/min                  风量              850m3/h

在进口水温为60℃时,供热量为7000w,满足热符合要求。
